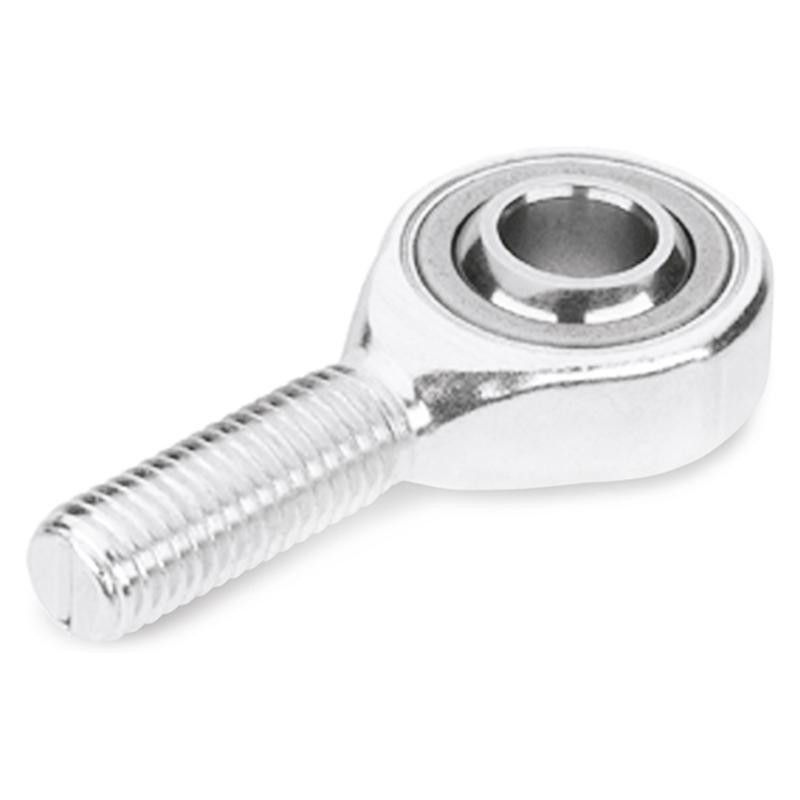

Przegub kulowy GN 648.2-10-M10-W – stal ocynkowana M10

Przegub kulowy Elesa+Ganter GN 648.2-10-M10-W – stal ocynkowana, trzpień gwintowany M10

Przegub kulowy GN 648.2-10-M10-W marki Elesa+Ganter to element mechaniczny stosowany w układach przegubowych, dźwigniach sterujących oraz mechanizmach przenoszenia ruchu w maszynach rolniczych, budowlanych, przemysłowych i leśnych. Umożliwia płynny obrót i odchylenie elementów w zakresie do 13°, kompensując niewspółosiowość i drgania.

Dane techniczne

• Średnica otworu kulistego (d1H7): 10 mm

• Gwint trzpienia (d2): M10

• Szerokość przegubu (b1): 14 mm

• Szerokość panewki (b2): 10,5 mm

• Średnica zewnętrzna główki (d3): 12,9 mm

• Średnica obudowy (d4): 28 mm

• Długość całkowita (l1): 48 mm

• Długość z trzpieniem (l2): 62 mm

• Wysokość główki (l3): 29 mm

• Kąt pracy: 13°

• Łożyskowanie: panewka ślizgowa

• Materiał: stal ocynkowana

• Typ mocowania: trzpień gwintowany

Kompatybilność

Pasuje do mechanizmów przegubowych stosowanych m.in. w:

• maszynach rolniczych (np. ciągniki, przyczepy transportowe, maszyny uprawowe),

• maszynach budowlanych (np. ładowarki, koparko-ładowarki),

• urządzeniach przemysłowych i maszynach leśnych.

Zastosowanie

Element ten znajduje zastosowanie w układach sterowania, cięgnach, mechanizmach regulacji oraz w punktach, gdzie wymagane jest połączenie ruchome z kompensacją odchyłek. Zapewnia płynny ruch, eliminuje zatarcia i luz w połączeniach przegubowych, co poprawia precyzję działania całego układu.

Dla kogo

Produkt przeznaczony jest dla mechaników, serwisów, rolników, operatorów maszyn, którzy potrzebują niezawodnego elementu wymiennego w pracach naprawczych i modernizacyjnych.
