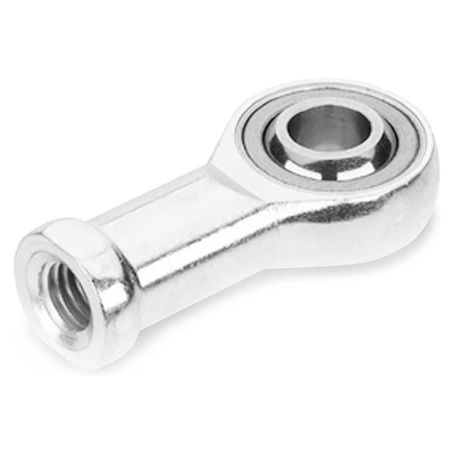

Przegub kulowy GN 648.1-10-M10L-W – gwint M10L, stal ocynkowana

Przegub kulowy z gwintem wewnętrznym Elesa+Ganter GN 648.1-10-M10L-W – do układów mechanicznych, rolniczych, przemysłowych

Przegub kulowy GN 648.1-10-M10L-W to element łączący i umożliwiający ruch obrotowy oraz wychylny w układach mechanicznych. Wykorzystywany w maszynach rolniczych, budowlanych, przemysłowych i leśnych, zapewnia przeniesienie sił przy jednoczesnej kompensacji niewspółosiowości elementów.

Wykonany ze stali ocynkowanej, odporny na korozję i zużycie. Wyposażony w łożysko ślizgowe – panewkę, co gwarantuje płynną pracę i długą żywotność. Mocowanie realizowane jest poprzez gwint wewnętrzny M10L, co ułatwia montaż w różnych aplikacjach.

Dane techniczne:

• Średnica otworu kulistego (d1H7): 10 mm

• Gwint wewnętrzny (d2): M10L

• Szerokość główki (b1): 14 mm

• Szerokość w świetle (b2): 10,5 mm

• Średnica kulki (d3): 12,9 mm

• Średnica zewnętrzna główki (d4): 28 mm

• Średnica osadzenia (d5): 15 mm

• Średnica tulei (d6): 19 mm

• Długość całkowita (l1): 43 mm

• Długość z gwintem (l2): 57 mm

• Klucz (A/F): 17 mm

• Wysokość główki (t): 20 mm

• Wysokość ramienia (w): 13 mm

Kompatybilność:
Pasuje do układów napędowych, sterowania i zawieszenia w maszynach John Deere, Claas, New Holland, CAT, JCB, a także w urządzeniach przemysłowych i konstrukcjach specjalnych.

Zastosowanie:
Stosowany w miejscach wymagających ruchomego połączenia – m.in. w układach kierowniczych, podnoszenia, zawieszenia i hydraulicznych. Ułatwia pracę mechaników i serwisów przy naprawach i modernizacjach.

Dla kogo:

• rolników i operatorów maszyn – przywraca pełną funkcjonalność układów

• serwisów i warsztatów – ułatwia montaż i zapewnia trwałe połączenie

• użytkowników przemysłowych – eliminuje luzy i nieszczelności w mechanizmach

Rozwiązuje problemy: usuwa nadmierny luz w połączeniach, poprawia precyzję ruchu, zwiększa trwałość elementów układu.
