Przegub kulowy GN 648.1-10-M10-N stal ocynkowana

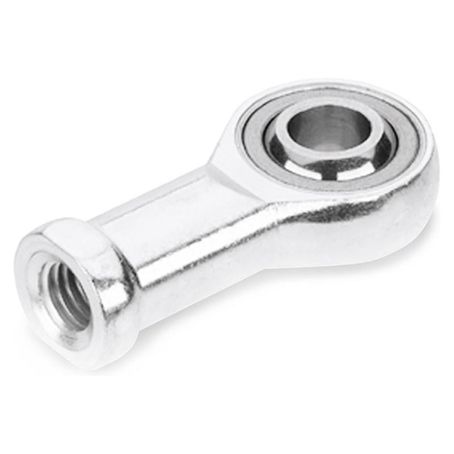

Przegub kulowy z gwintem wewnętrznym GN 648.1-10-M10-N – stal ocynkowana

Przegub kulowy GN 648.1-10-M10-N to element mechaniczny stosowany w układach przenoszenia ruchu i sił w maszynach rolniczych, budowlanych, przemysłowych i leśnych. Umożliwia elastyczne połączenie dwóch elementów, kompensując niewielkie odchylenia osiowe oraz ruchy w wielu płaszczyznach. Dzięki zastosowaniu gwintu wewnętrznego M10 jest łatwy w montażu w typowych gniazdach i końcówkach układów cięgnowych.

Dane techniczne

• Średnica kulista (d1H7): 10 mm

• Gwint wewnętrzny: M10

• Szerokość korpusu (b1): 14 mm

• Wysokość korpusu (b2): 10,5 mm

• Średnica zewnętrzna oczka (d3): 12,9 mm

• Średnica zewnętrzna przegubu (d4): 28 mm

• Średnica wewnętrzna (d5): 15 mm

• Średnica w części kulistej (d6): 19 mm

• Długość całkowita (l1): 43 mm

• Długość z gwintem (l2): 57 mm

• Szerokość klucza (A/F): 17 mm

• Wysokość do osi gwintu (t): 20 mm

• Kąt pracy (w): 14°

• Łożyskowanie: łożysko ślizgowe – panewka

• Materiał: stal ocynkowana

Kompatybilność

Pasuje do różnych typów układów mechanicznych w maszynach rolniczych, budowlanych, przemysłowych i leśnych, w tym cięgna sterujące, elementy układów zawieszenia czy mechanizmy regulacyjne.

Zastosowanie

Występuje w układach mechanicznego sterowania, zawieszenia i regulacji. Zapewnia płynną pracę i zmniejsza ryzyko uszkodzeń w wyniku niewspółosiowości elementów. Stosowany przez mechaników, serwisy oraz użytkowników końcowych do napraw i konserwacji maszyn. Rozwiązuje problemy z nadmiernym luzem, zatarciem przegubu lub uszkodzeniem połączenia kulowego.
