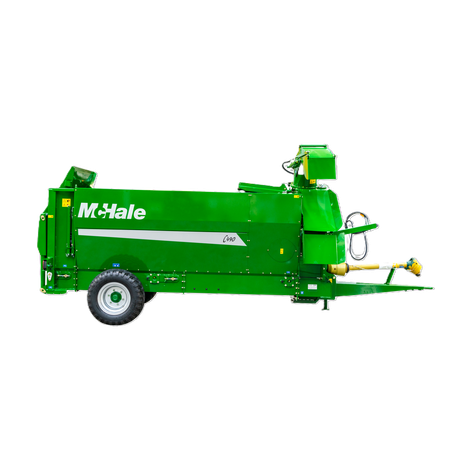

Ścielarka McHale C490 - zaczepiana maszyna do obsługi trzech bel

Czym jest McHale C490?

McHale C490 to zaczepiana ścielarka rolnicza należąca do serii C4. Jest największą maszyną z tej gamy i została zaprojektowana do pracy z trzema okrągłymi belami o średnicy 1,5 m.

Maszyna może realizować trzy podstawowe zadania: przewozić bele, wydmuchiwać materiał oraz go podawać. Komora na bele ma wymiary 1,8 × 1,22 × 3,2 m. C490 współpracuje z ciągnikiem poprzez WOM 540 obr./min i wymaga minimalnej mocy 51 kW, czyli 68 KM.

Najważniejsze cechy maszyny

• Pojemność na trzy bele — komora mieści trzy okrągłe bele o średnicy 1,5 m, dzięki czemu można przygotować większą ilość materiału podczas jednego załadunku.

• Hydrauliczny przenośnik podłogowy — posiada regulację prędkości oraz możliwość cofania. Pozwala kontrolować sposób podawania materiału do układu roboczego.

• Rotor z 56 nożami — rotor jest wyposażony w 7 dysków i łącznie 56 noży odpowiedzialnych za pracę z podawanym materiałem.

• Niezależny napęd rotora — rotor jest załączany hydraulicznie, a jego napęd realizowany jest za pomocą pasa wieloklinowego.

• Wirnik wydmuchujący 1,57 m — zastosowano wirnik o średnicy 1,57 m wyposażony w 6 łopat.

• Dwustopniowa przekładnia — umożliwia dobór jednej z dwóch prędkości pracy odpowiednio do rodzaju obsługiwanego materiału.

• Rynna wyrzutowa obracana o 300° — trzystopniowa regulacja oraz szeroki zakres obrotu pozwalają ustawić kierunek wyrzutu.

• Sterowanie joystickiem — położeniem rynny operator steruje za pomocą joysticka współpracującego z panelem Expert.

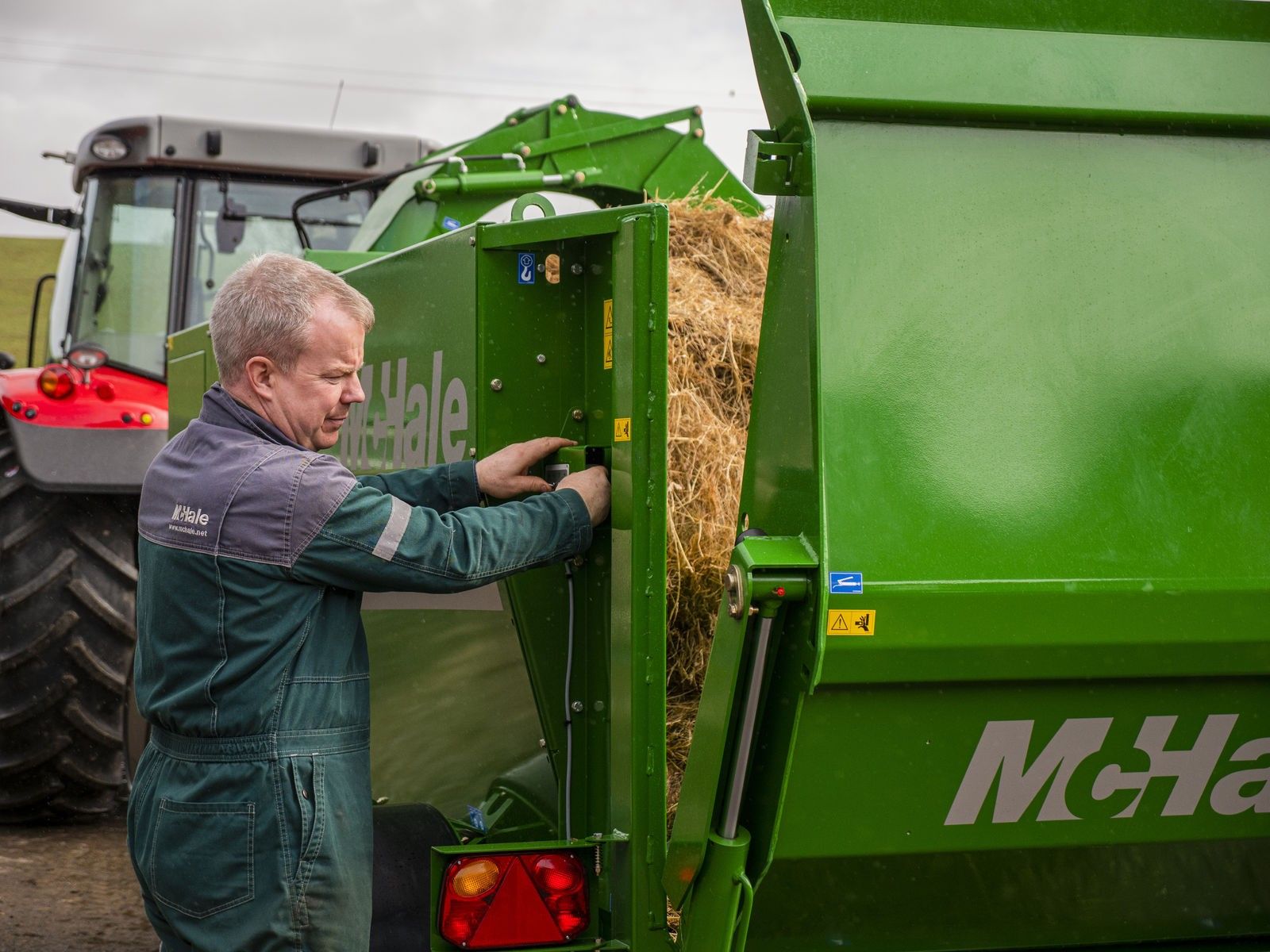

• Zewnętrzne sterowanie załadunkiem — umożliwia obsługę funkcji związanych z załadunkiem również z zewnątrz maszyny.

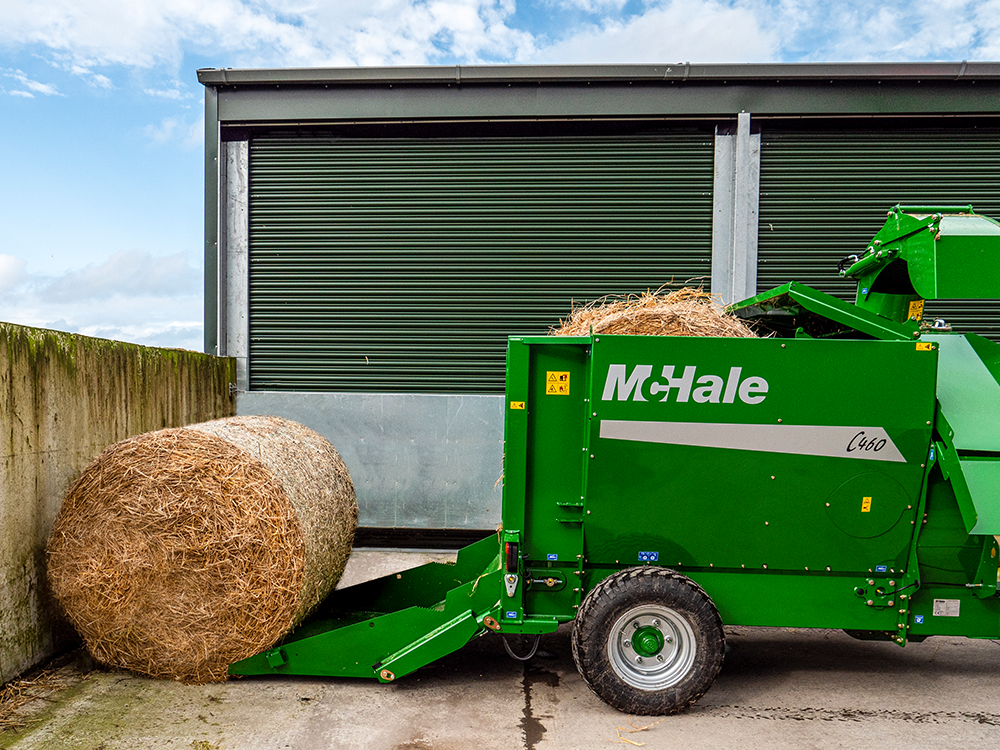

• Tylna klapa do samodzielnego załadunku — konstrukcja tylnej części ścielarki pozwala załadować bele przy użyciu maszyny.

• WOM z zabezpieczeniem sprzęgłem — napęd pracuje z prędkością 540 obr./min i jest zabezpieczony sprzęgłem.

Zastosowanie w gospodarstwie

McHale C490 jest przeznaczona do gospodarstw wykorzystujących okrągłe bele i potrzebujących jednej maszyny do ich transportowania, wydmuchiwania lub podawania.

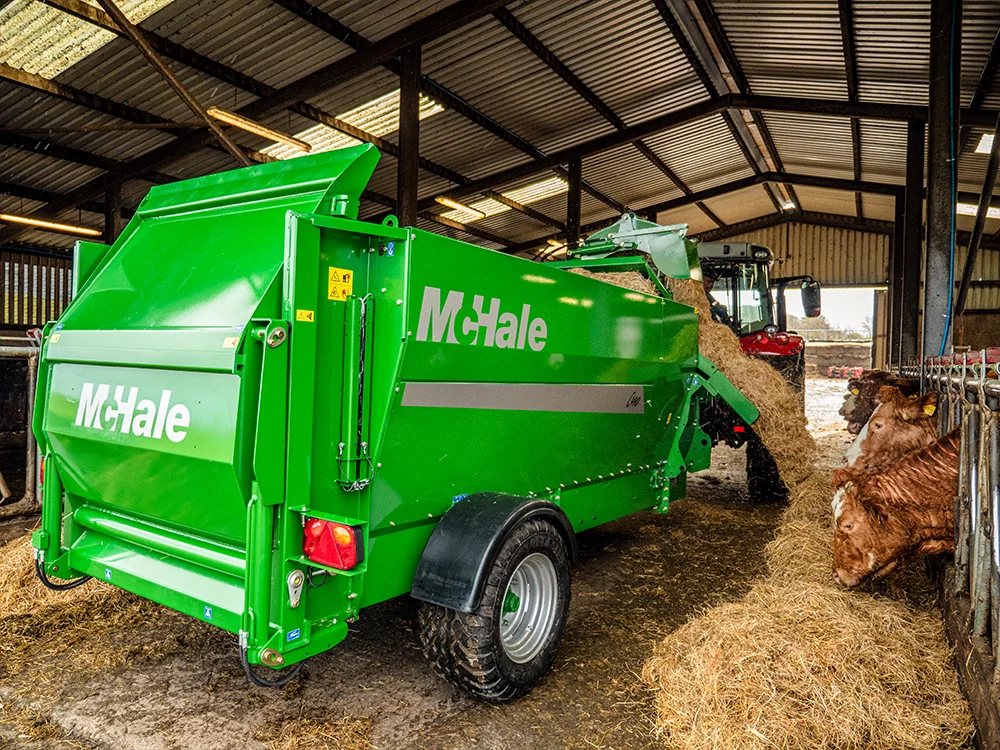

Maksymalna odległość wyrzutu wynosząca 18 m oraz możliwość obrotu rynny w zakresie 300° pozwalają kierować materiał w wybrane miejsce bez konieczności ustawiania całej maszyny bezpośrednio przy punkcie docelowym.

Regulowana prędkość hydraulicznego przenośnika podłogowego oraz dwustopniowa przekładnia umożliwiają dopasowanie sposobu pracy maszyny do obsługiwanego materiału. Możliwość cofania przenośnika daje operatorowi dodatkową kontrolę nad jego podawaniem.

Co wyróżnia tę maszynę?

Jednym z głównych wyróżników C490 jest uniwersalność pracy. Maszyna może nie tylko wydmuchiwać materiał, lecz także przewozić i podawać trzy okrągłe bele.

Drugim charakterystycznym elementem jest zakres rozrzutu. Materiał może być wyrzucany na odległość do 18 m, a rynna obraca się w zakresie 300°. Pozwala to kierować strumień w szerokim obszarze wokół maszyny.

Za precyzję obsługi odpowiadają rozwiązania umożliwiające regulację pracy układu. Operator ma do dyspozycji joystick sterujący rynną, jej trzystopniową regulację oraz regulowaną prędkość przenośnika podłogowego.

Dane techniczne:

• pojemność: 3 okrągłe bele o średnicy 1,5 m,

• komora na bele: 1,8 × 1,22 × 3,2 m,

• napęd przenośnika: hydrauliczny,

• liczba noży: 56,

• liczba dysków rotora: 7,

• typ napędu rotora: pas wieloklinowy,

• wirnik wydmuchujący: średnica 1,57 m, 6 łopat,

• przekładnia główna: dwustopniowa,

• WOM: 540 obr./min, zabezpieczenie sprzęgłem,

• hydraulika ciągnika: 1 zasilanie i 1 powrót,

• minimalny przepływ oleju: 35 l/min przy 160 bar,

• minimalne zapotrzebowanie mocy: 51 kW / 68 KM,

• obrót rynny wyrzutowej: 300°,

• regulacja rynny: 3-stopniowa,

• maksymalna odległość wyrzutu: 18 m,

• sterowanie: panel Expert z joystickiem sterowania rynną,

• mocowanie do ciągnika: dyszel lub podnośnik 2-punktowy,

• ogumienie: 340/55-16,

• masa własna: 2899 kg,

• długość z otwartymi drzwiami: 7,29 m,

• długość z zamkniętymi drzwiami: 5,96 m,

• szerokość: 2,24 m,

• wysokość: 2,6 m.

Wyposażenie standardowe:

• dwustopniową przekładnię umożliwiającą dobór prędkości pracy do rodzaju materiału,
• trzystopniową rynnę wyrzutową z zakresem obrotu 300°,
• sterowanie rynną za pomocą joysticka,
• panel sterujący Expert,
• zewnętrzne sterowanie załadunkiem,
• niezależny napęd rotora z hydraulicznym załączaniem,
• hydraulicznie napędzany przenośnik podłogowy z regulacją prędkości i możliwością cofania,
• rotor wyposażony w 7 dysków i 56 noży,
• wirnik wydmuchujący o średnicy 1,57 m z 6 łopatami,
• tylną klapę umożliwiającą samodzielny załadunek bel,
• kompaktową konstrukcję korpusu maszyny,
• ogumienie 340/55-16,
• WOM 540 obr./min z zabezpieczeniem sprzęgłem.

Wyposażenie opcjonalne:

• dyszel do podnośnika 2-punktowego, poprawiający zwrotność maszyny,
• rozwiązanie ułatwiające wjazd do wąskich budynków i przejazd przez ciasne bramy.

Dla kogo sprawdzi się McHale C490?

McHale C490 jest przeznaczona dla rolników, którzy pracują z okrągłymi belami o średnicy 1,5 m i potrzebują maszyny zdolnej pomieścić trzy takie bele jednocześnie.

Model może być brany pod uwagę szczególnie tam, gdzie istotna jest możliwość wykorzystania jednej maszyny do transportowania, wydmuchiwania i podawania materiału oraz kierowania wyrzutu na odległość do 18 m.

Przed doborem C490 należy również uwzględnić wymagania wobec ciągnika: minimum 68 KM, WOM 540 obr./min oraz układ hydrauliczny zapewniający przepływ co najmniej 35 l/min przy ciśnieniu 160 bar.
