Orbitrol New Holland CNH 84458935 – CX, CS, CSX, CL, TC

Orbitrol New Holland CNH 84458935

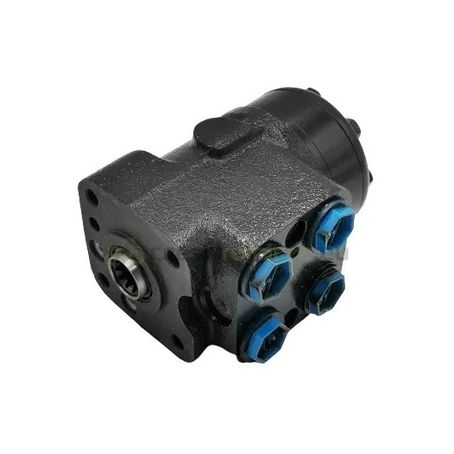

Orbitrol CNH 84458935 to oryginalny hydrauliczny zawór sterujący (rozdzielacz kierowniczy) stosowany w kombajnach zbożowych New Holland serii CX, CS, CSX, CL oraz TC. Odpowiada za sterowanie układem kierowniczym poprzez przekazywanie sygnału hydraulicznego do siłownika skrętu w odpowiedzi na ruch kierownicy.

Funkcja i działanie

Orbitrol (zawór obrotowy hydrauliczny) jest elementem układu wspomagania kierowniczego. Jego zadaniem jest:

• kontrola przepływu oleju hydraulicznego do siłownika skrętu,

• zachowanie płynności i precyzji ruchu kierownicy,

• utrzymanie stabilności toru jazdy nawet przy dużym obciążeniu układu hydraulicznego.

W razie awarii pompy wspomagania orbitrol umożliwia awaryjne sterowanie manualne (tzw. „ręczne” kierowanie, z ograniczoną siłą).

Dane techniczne

• Numer OEM: 84458935

• Producent: CNH / New Holland

• Typ: orbitrol (hydrauliczny zawór kierowniczy / steering unit)

• Rodzaj układu: hydrauliczny, otwarty obieg (open center)

• Ciśnienie robocze: ok. 160–200 bar

• Zasilanie: olej z pompy układu wspomagania

• Montaż: między kolumną kierownicy a siłownikiem skrętu

Kompatybilność

Orbitrol CNH 84458935 znajduje zastosowanie w szerokiej gamie kombajnów New Holland, m.in.:

Seria CX (kombajny konwencjonalne i crossover):

• CX5.80 / CX5.90 / CX6.80 / CX6.90 (wersje E4B, E5, L4B, L5, Tier 3–5, MY25)

• CX5080 / CX5090 / CX6080 / CX6090 (Tier 3, Tier 4, Tier 5)

Seria CS / CSX / CL:

• CS520, CS540, CS6050, CS6060, CS6070, CS6080, CS6090

• CSX7040, CSX7050, CSX7060, CSX7070, CSX7080

• CL560 – wersje Hillside

Seria TC:

• TC5070 (Brazylia, ASN Y8C)

Orbitrol pasuje do modeli w wersjach EU, EMEA, International, Laterale (Hillside) – z silnikami Tier 3, 4 i 5, w tym nowszych serii CX5/CX6 MY25.

Zastosowanie

Element jest kluczowy dla bezpiecznego i precyzyjnego prowadzenia maszyny. Odpowiada za przekładnię ruchu kierownicy na przepływ hydrauliczny, który steruje siłownikiem skrętnym przedniej osi.
Występuje w układzie:

• wspomagania kierowniczego,

• hydrauliki niskociśnieniowej,

• systemu bezpieczeństwa jazdy kombajnu.

Objawy uszkodzenia orbitrola to m.in.:

• ciężko obracająca się kierownica,

• opóźniona reakcja skrętu,

• nierówny skręt w prawo i lewo,

• wycieki oleju spod korpusu zaworu.

Wymiana na oryginalny CNH 84458935 gwarantuje pełną kompatybilność i niezawodność w pracy nawet przy długotrwałym obciążeniu układu hydraulicznego.
