Raven CR12+ RS1 - nawigacja rolnicza z automatycznym prowadzeniem

Czym jest nawigacja rolnicza Raven CR12+ RS1?

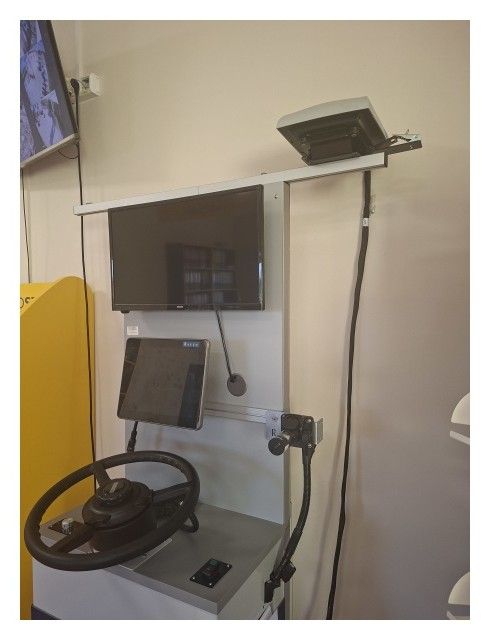

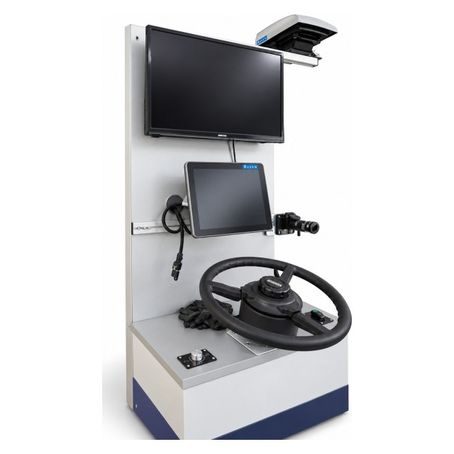

Nawigacja rolnicza Raven CR12+ RS1 to system nawigacji rolniczej z funkcją automatycznego prowadzenia. Jego centralnym elementem jest kolorowy, dotykowy terminal Raven CR12+ z ekranem 12,1", współpracujący z modułem Raven RS1.

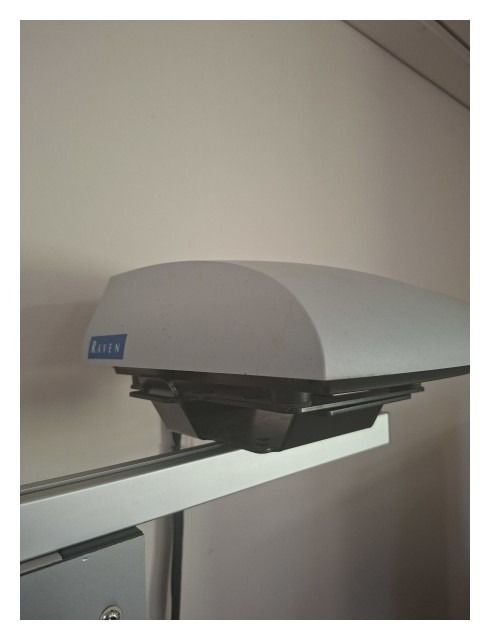

RS1 pełni funkcję odbiornika i sterownika prowadzenia, a antena GNSS jest zintegrowana z tym modułem. System obsługuje sygnały GPS, GLONASS, Galileo i BeiDou. Może również współpracować z korekcją RTK, która pozwala uzyskać dokładność na poziomie centymetrowym.

Raven CR12+ RS1 należy do rozwiązań przeznaczonych do rolnictwa, w których nawigacja, prowadzenie maszyny i obsługa danych są zintegrowane w jednym zestawie.

Najważniejsze cechy maszyny

• Terminal Raven CR12+ z ekranem 12,1" – kolorowy ekran dotykowy służy do obsługi systemu, ustawień prowadzenia oraz dostępnych funkcji nawigacyjnych.

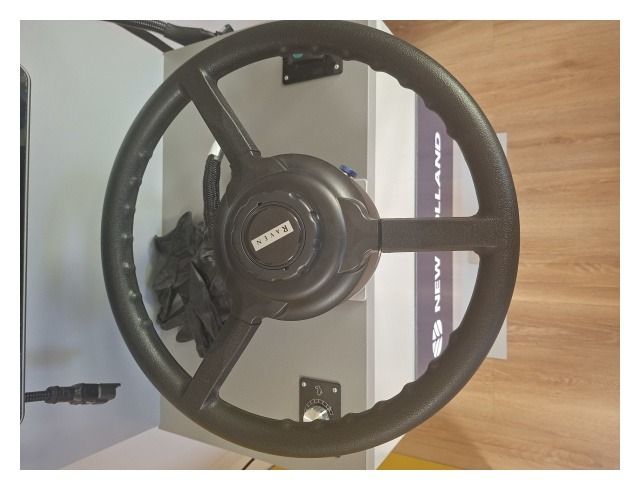

• Automatyczne prowadzenie – system może sterować prowadzeniem maszyny zgodnie z wyznaczonymi liniami.

• Odbiornik i sterownik Raven RS1 – jeden moduł odpowiada za odbiór sygnału GNSS oraz realizację funkcji związanych z prowadzeniem.

• Obsługa czterech systemów GNSS – Raven CR12+ RS1 korzysta z GPS, GLONASS, Galileo i BeiDou, co zapewnia możliwość pracy z wieloma konstelacjami satelitarnymi.

• Dokładność centymetrowa z RTK – po zastosowaniu korekcji RTK system może pracować z dokładnością centymetrową.

• Kompensacja 3D – system uwzględnia nachylenie, przechyły i nierówności terenu podczas określania położenia maszyny.

• Różne linie prowadzenia – dostępne są między innymi linie AB, A+, kontur oraz krzywe, co pozwala dobrać sposób prowadzenia do przebiegu pracy.

• Obsługa ISOBUS – system wspiera funkcje Universal Terminal oraz Task Controller.

• Łączność i wymiana danych – zależnie od konfiguracji dostępne są Wi-Fi, Ethernet oraz łączność komórkowa lub Slingshot.

• Transfer danych i zdalna diagnostyka – system obsługuje przesyłanie danych oraz diagnostykę zdalną.

• Obsługa kamer – terminal może współpracować z kamerami.

Zastosowanie w gospodarstwie

Nawigacja rolnicza Raven CR12+ RS1 jest przeznaczona do prowadzenia maszyn rolniczych podczas prac wymagających korzystania z wyznaczonych torów przejazdu. Operator może tworzyć i zapisywać linie prowadzenia, a następnie korzystać z automatycznego prowadzenia maszyny.

Dostępność kilku trybów prowadzenia pozwala dopasować przebieg przejazdu do układu pola i wykonywanej pracy. System umożliwia również pracę z korekcją RTK, jeśli wymagana jest centymetrowa dokładność pozycjonowania.

Obsługa ISOBUS pozwala wykorzystać terminal także w komunikacji ze zgodnymi maszynami i urządzeniami wykorzystującymi Universal Terminal lub Task Controller.

Co wyróżnia tę maszynę?

Najważniejszymi cechami wskazanymi dla zestawu Raven CR12+ RS1 są uniwersalność i precyzja.

Uniwersalność systemu wynika z połączenia obsługi czterech systemów GNSS, różnych rodzajów linii prowadzenia oraz standardu ISOBUS. System zapewnia również kilka sposobów komunikacji, przy czym dostępność łączności komórkowej i Slingshot zależy od konkretnej konfiguracji.

Drugim charakterystycznym elementem jest możliwość pracy z centymetrową dokładnością po zastosowaniu korekcji RTK. Uzupełnia ją kompensacja 3D, która uwzględnia zmianę położenia maszyny wynikającą z nachylenia i nierówności terenu.

Dane techniczne:

• Typ systemu: nawigacja rolnicza z automatycznym prowadzeniem
• Terminal: Raven CR12+
• Ekran: 12,1" dotykowy, kolorowy
• Odbiornik / sterownik: Raven RS1
• Dokładność: centymetrowa przy zastosowaniu korekcji RTK
• Automatyczne prowadzenie: tak
• Kompensacja nachylenia terenu: tak, 3D
• ISOBUS: obsługa Universal Terminal i Task Controller
• Linie prowadzenia: AB, A+, kontur, krzywe i inne tryby prowadzenia
• Łączność: Wi-Fi, Ethernet, łączność komórkowa / Slingshot zależnie od konfiguracji
• Transfer danych i zdalna diagnostyka: tak
• Obsługa kamer: tak

Wyposażenie:

• terminal Raven CR12+,

• odbiornik i sterownik prowadzenia Raven RS1,

• antena GNSS zintegrowana z modułem RS1,

• uchwyt montażowy terminala,

• przewody zasilające i komunikacyjne,

• okablowanie instalacyjne do połączenia systemu z maszyną,

• obsługa automatycznego prowadzenia,

• kompensacja przechyłów i nierówności terenu,

• obsługa GPS, GLONASS, Galileo i BeiDou,

• obsługa ISOBUS,

• funkcje tworzenia i zapisywania linii prowadzenia,

• możliwość pracy z korekcją RTK.

Dla kogo sprawdzi się nawigacja rolnicza Raven CR12+ RS1?

System jest przeznaczony dla rolników poszukujących nawigacji rolniczej z automatycznym prowadzeniem i możliwością wykorzystania korekcji RTK.

Raven CR12+ RS1 może odpowiadać potrzebom użytkowników, którzy chcą korzystać z wielu systemów GNSS, tworzyć i zapisywać różne linie prowadzenia oraz pracować z rozwiązaniami zgodnymi z ISOBUS. Jest to również propozycja dla gospodarstw, w których znaczenie ma transfer danych, możliwość zdalnej diagnostyki lub obsługa kamer.
